Kreuzungen und Objekte im Längsschnitt — hinzufügen und bearbeiten

Ein Längsschnitt besteht selten nur aus der Leitung. Fremde Leitungen kreuzen die Trasse, und entlang der Trasse stehen Schächte, Straßen oder Gebäude. In Altivo tragen Sie das mit zwei Arten von Elementen ein:

• Kreuzungen — fremde Leitungen (Wasser, Kanal, Gas, Kabel), die Ihre Trasse kreuzen. Sie erscheinen als Symbol am Konfliktpunkt, mit Höhe und Durchmesser.
• Objekte — Infrastrukturelemente: Schächte, Kammern, Straßen, Gebäude, Hydranten, Schieber und mehr. Ein Objekt wird entweder an einem Punkt (z. B. ein Schacht auf einem Knoten) oder auf einem Abschnitt (z. B. eine Straße, die die Leitung kreuzt) verankert.

Hier der gesamte Ablauf, Schritt für Schritt.

1. Panel „Objekte und Kreuzungen“ öffnen

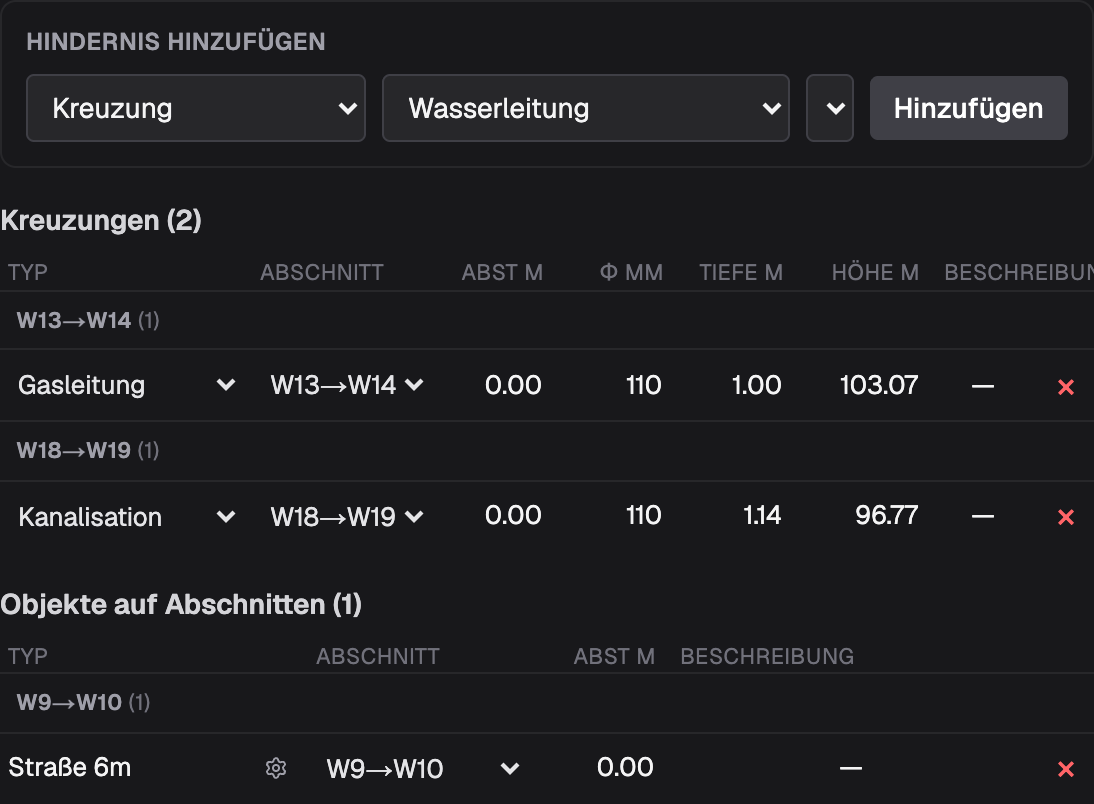

Klicken Sie in der Modusleiste links auf das Symbol Objekte und Kreuzungen (Tastenkürzel 4). Das Panel zeigt das Formular Hindernis hinzufügen und zwei Listen: Kreuzungen und Objekte auf Abschnitten.

2. Eine Kreuzung hinzufügen

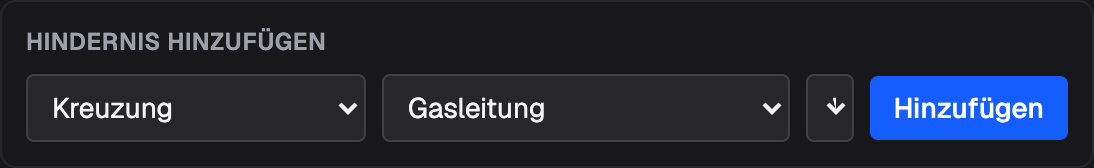

Im Formular Hindernis hinzufügen sind drei Schritte nötig:

1. Wählen Sie in der ersten Liste Kreuzung.
2. Bestimmen Sie die Leitung: Wasserleitung, Kanalisation, Gasleitung, Stromkabel oder Telekommunikationskabel.
3. Wählen Sie den Abschnitt, auf dem der Konflikt liegt, und klicken Sie auf Hinzufügen.

Die Kreuzung erscheint in der Liste Kreuzungen, nach Abschnitt gruppiert, mit einem Standarddurchmesser und einer für diese Leitung berechneten Höhe.

3. Eine Kreuzung bearbeiten

Alle Felder werden direkt bearbeitet — einfach in die Zelle klicken und den Wert eingeben:

• Abst m — Abstand vom Abschnittsanfang,
• φ mm — Durchmesser der fremden Leitung,
• Tiefe m — Überdeckungstiefe,
• Höhe m — Höhe der Kreuzungsachse,
• Beschreibung — beliebige Notiz.

Über die Listen ändern Sie auch die Leitung und den Abschnitt, und das rote × löscht die Kreuzung.

4. Ein Objekt auf einem Abschnitt hinzufügen

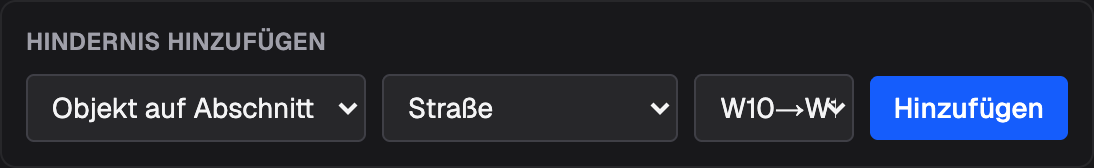

Wählen Sie im selben Formular in der ersten Liste Objekt auf Abschnitt. Die zweite Liste wird zur Auswahl des Objekttyps:

Schacht, Kammer, Gebäude, Hydrant, Schieber, Einlauf, Straße, Zaun, Mast / Laterne, Pumpwerk, Abscheider, Schutzrohr, Entlüftungsventil, Gasschrank, Bordstein.

Wählen Sie den Typ, dann einen Abschnitt und klicken Sie auf Hinzufügen.

5. Objektparameter festlegen

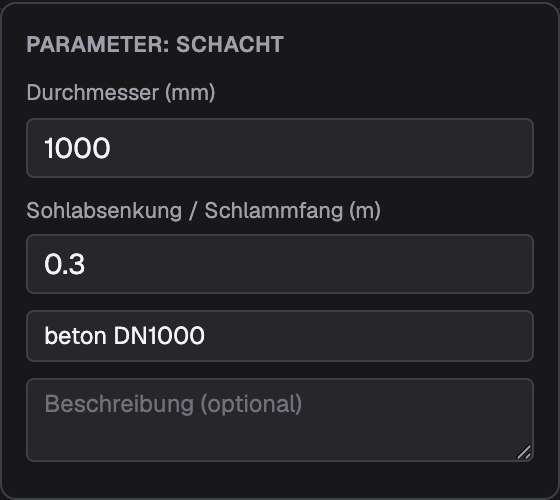

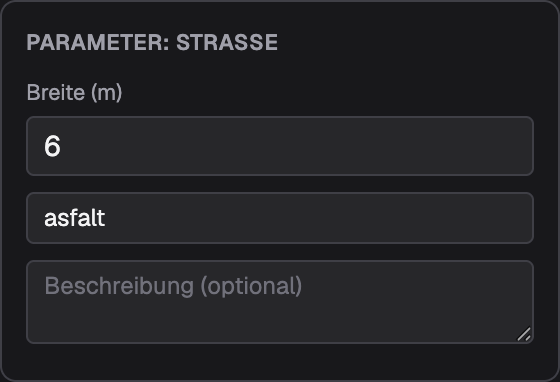

Jedes Objekt hat seinen eigenen Parametersatz. Klicken Sie auf das Zahnrad-Symbol („Parameter bearbeiten“) neben dem Objekt — es öffnet sich das Popover Parameter: … mit Feldern je nach Typ (bei einer Straße: Breite; bei einem Schacht: Durchmesser und Sohlabsenkung). Die Felder Material / Klasse und Beschreibung sind optional.

6. Objekte an einem Punkt (z. B. ein Schacht auf einem Knoten)

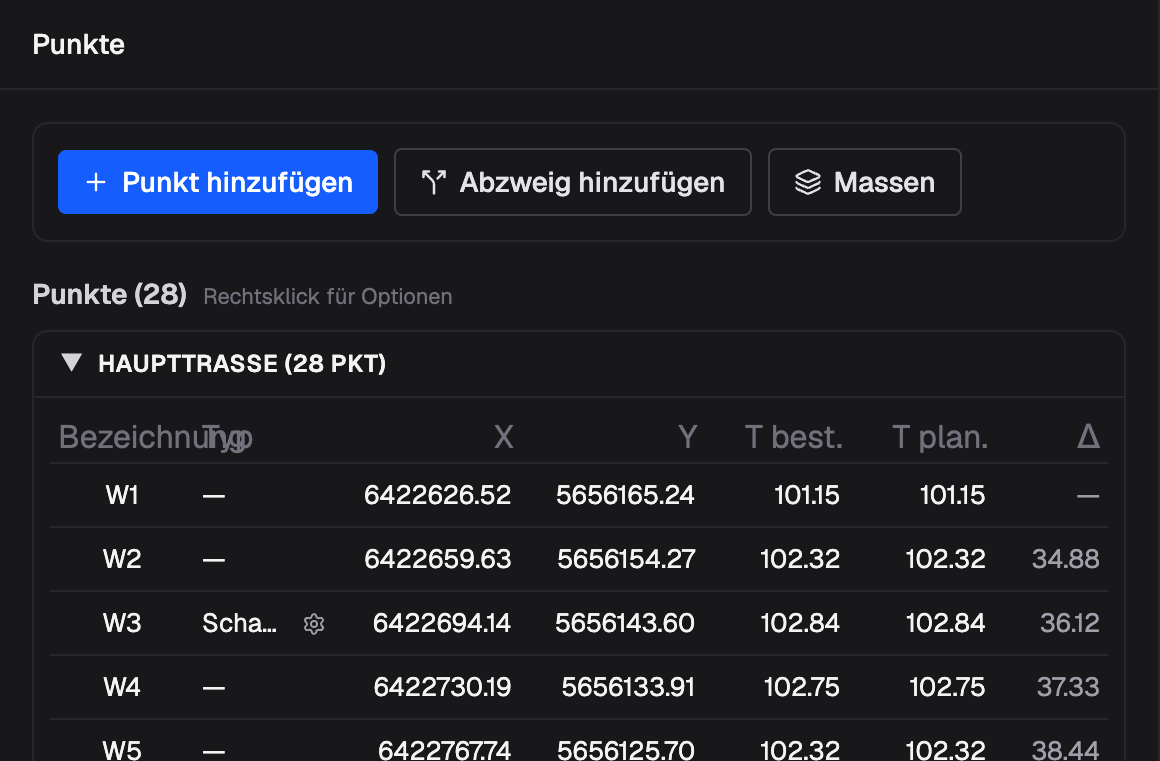

Schächte, Kammern und Hydranten werden meist an einem Punkt der Trasse verankert. Wechseln Sie in den Modus Punkte (Kürzel 1) und klicken Sie in der Spalte Typ des gewählten Knotens auf —, dann wählen Sie den Objekttyp. Neben dem Namen erscheint ein Zahnrad zum Bearbeiten der Parameter.

Das Parameter-Popover funktioniert genauso wie bei Objekten auf einem Abschnitt:

7. Das Ergebnis im Längsschnitt

Kreuzungen und Objekte erscheinen sofort im Längsschnitt — zusammen mit der Stationierung, den Höhen und dem für den DXF-Export bereiten Schriftfeld.
