Skrzyżowania i obiekty na profilu — jak je dodawać i edytować

Na profilu podłużnym rzadko jest tylko sama rura. Trasę przecinają inne sieci, a wzdłuż niej stoją studnie, drogi czy budynki. W Altivo nanosisz to dwoma rodzajami elementów:

• Skrzyżowania — obce uzbrojenie (wodociąg, kanalizacja, gaz, kable), które przecina Twoją trasę. Pokazują się jako symbol w miejscu kolizji, z rzędną i średnicą.
• Obiekty — elementy infrastruktury: studnie, komory, drogi, budynki, hydranty, zasuwy itd. Obiekt możesz zakotwić w punkcie (np. studnia na węźle) albo na odcinku (np. droga przecinająca przewód).

Poniżej pokazujemy cały proces krok po kroku.

1. Otwórz panel „Obiekty i skrzyżowania"

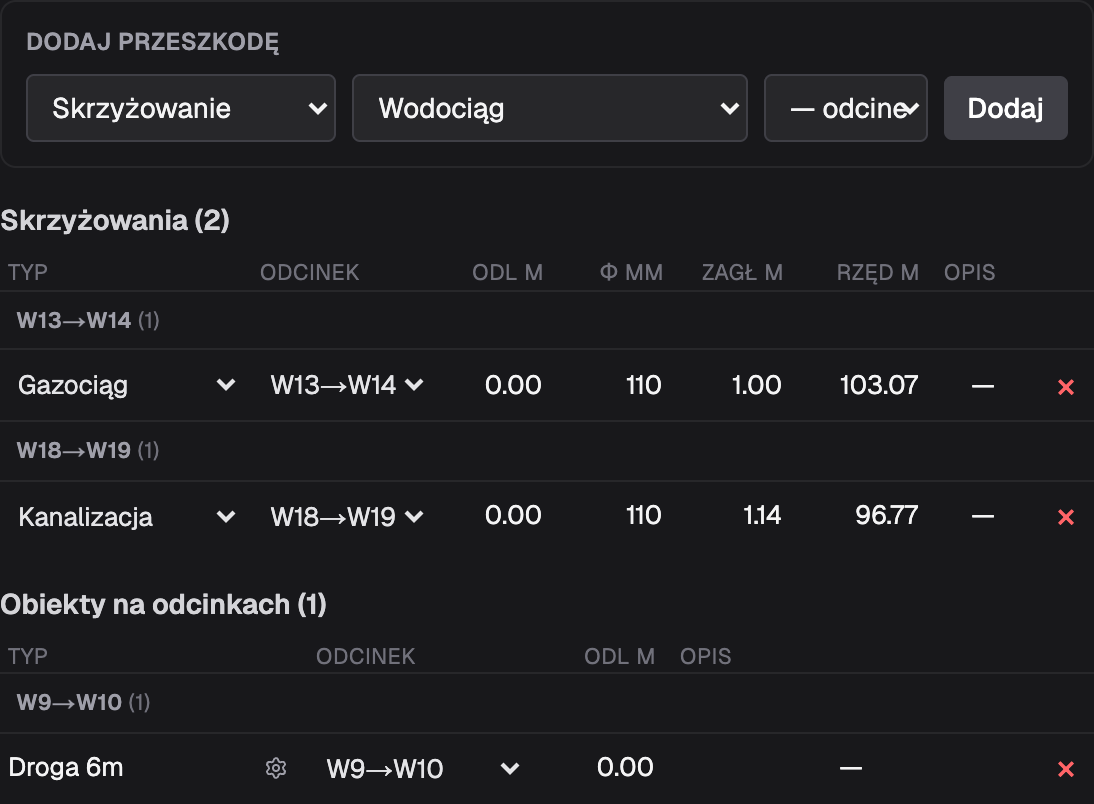

Na pasku trybów po lewej kliknij ikonę Obiekty i skrzyżowania (skrót klawiszowy 4). W panelu zobaczysz formularz Dodaj przeszkodę oraz dwie listy: Skrzyżowania i Obiekty na odcinkach.

2. Dodaj skrzyżowanie

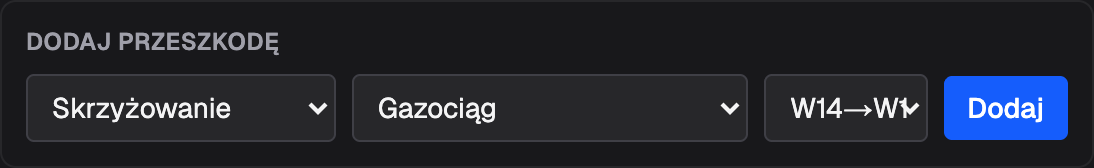

W formularzu Dodaj przeszkodę wykonaj trzy kroki:

1. W pierwszej liście wybierz Skrzyżowanie.
2. Wskaż medium: Wodociąg, Kanalizacja, Gazociąg, Kabel elektryczny lub Kabel telekomunikacyjny.
3. Wybierz odcinek, na którym leży kolizja, i kliknij Dodaj.

Skrzyżowanie pojawi się w tabeli Skrzyżowania, zgrupowane według odcinka, z domyślną średnicą i rzędną wyliczoną dla danego medium.

3. Edytuj skrzyżowanie

Wszystkie pola edytujesz w miejscu — wystarczy kliknąć w komórkę i wpisać wartość:

• Odl m — odległość od początku odcinka,
• φ mm — średnica obcego przewodu,
• Zagł m — zagłębienie (głębokość przykrycia),
• Rzęd m — rzędna osi skrzyżowania,
• Opis — dowolna notatka.

Z list rozwijanych zmienisz też medium i odcinek, a czerwony × usuwa skrzyżowanie.

4. Dodaj obiekt na odcinku

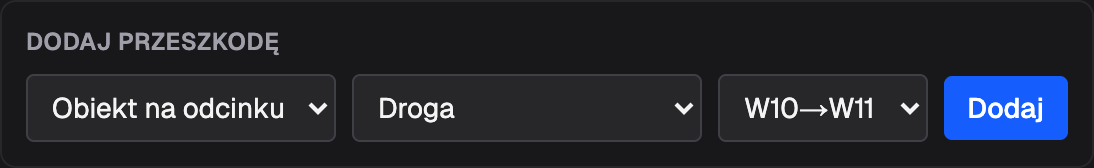

W tym samym formularzu w pierwszej liście wybierz Obiekt na odcinku. Druga lista zmieni się w wybór typu obiektu:

Studnia, Komora, Budynek, Hydrant, Zasuwa, Wpust, Droga, Ogrodzenie, Słup / latarnia, Pompownia, Separator / osadnik, Rura ochronna, Odpowietrznik, SRP / szafka gazowa, Krawężnik.

Wskaż typ, wybierz odcinek i kliknij Dodaj.

5. Ustaw parametry obiektu

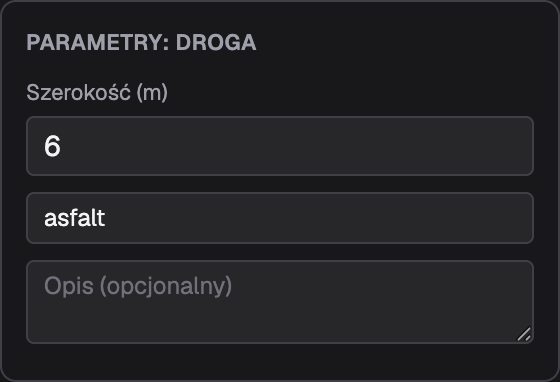

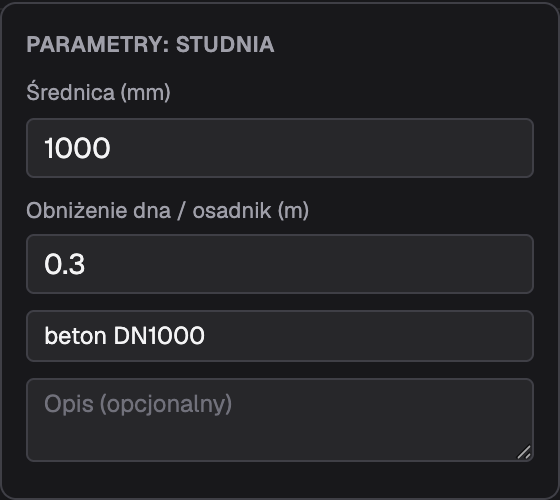

Każdy obiekt ma swój zestaw parametrów. Kliknij ikonę zębatki („Edytuj parametry") obok obiektu — otworzy się popover Parametry: … z polami zależnymi od typu (np. dla drogi: szerokość; dla studni: średnica i obniżenie dna). Pola Materiał / klasa oraz Opis są opcjonalne.

6. Obiekty w punkcie (np. studnia na węźle)

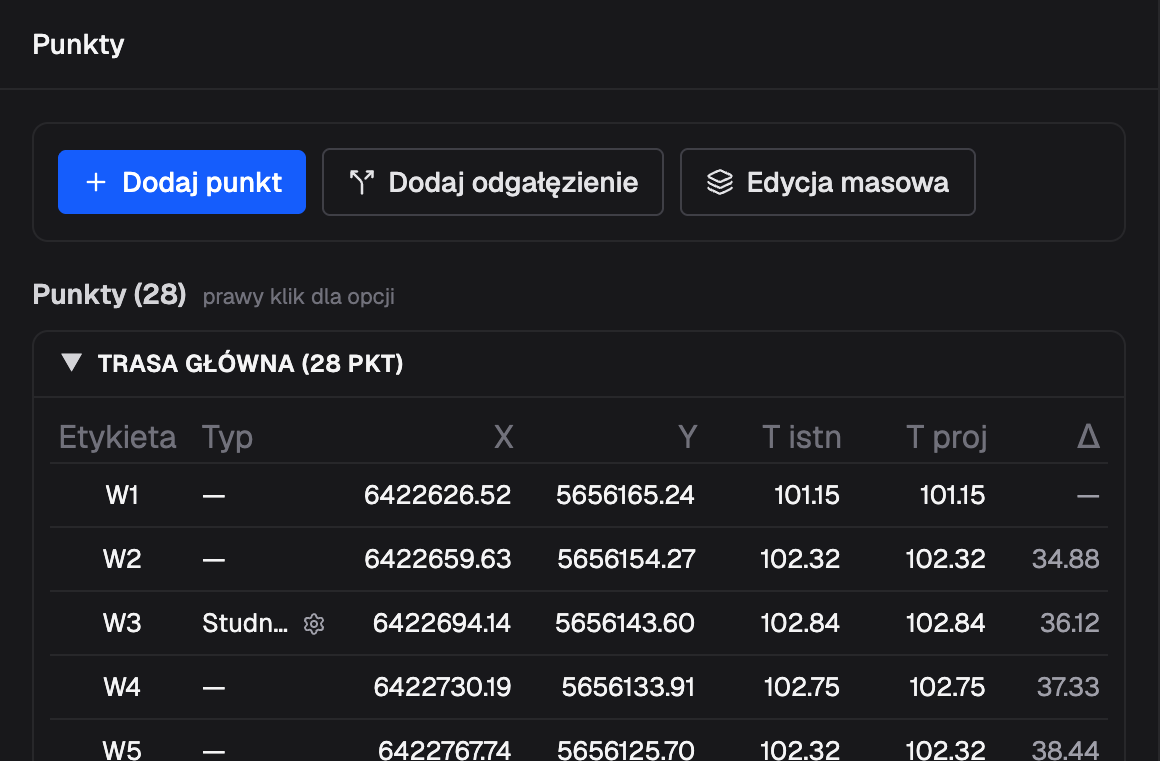

Studnię, komorę czy hydrant najczęściej kotwiczy się w punkcie trasy. Przejdź do trybu Punkty (skrót 1) i w kolumnie Typ przy wybranym węźle kliknij —, a następnie wskaż typ obiektu. Obok nazwy pojawi się zębatka do edycji parametrów.

Popover parametrów działa tak samo jak dla obiektów na odcinku:

7. Efekt na profilu

Naniesione skrzyżowania i obiekty widać od razu na profilu podłużnym — wraz z pikietażem, rzędnymi i metryczką gotową do eksportu DXF.
