Kaskada w studni kanalizacyjnej — kiedy stosować i jak pokazać w profilu

Kaskada w studni kanalizacyjnej to jeden z tych elementów, które na rzucie wyglądają niepozornie — jeden symbol, jedna studnia — a na profilu podłużnym potrafią wywołać najwięcej pytań sprawdzającego. „Dlaczego tu jest kaskada?", „Ile wynosi różnica rzędnych?", „Czemu to nie jest pokazane na rysunku?". Ten artykuł porządkuje, kiedy kaskada jest uzasadniona, jak ją poprawnie nanieść na profil i co dopisać w opisie studni, żeby rysunek bronił się sam.

To materiał edukacyjny dla kanalizacji grawitacyjnej. Wspiera projektowanie i sprawdzanie — nie zastępuje norm, warunków technicznych ani decyzji projektanta z uprawnieniami.

Czym właściwie jest kaskada

Kaskada (studnia kaskadowa, spad wewnętrzny) to celowa, pionowa lub stromo prowadzona różnica rzędnych dna między kanałem dopływowym a odpływowym w obrębie jednej studni. Zamiast wpuszczać kolektor dopływowy na poziomie kinety, wprowadza się go wyżej i sprowadza ściek w dół — wewnętrznym pionem (kaskada wewnętrzna) lub po wyprofilowanej ścianie/zewnętrznym spadku.

Mówiąc prościej: kaskada „chowa" w jednej studni spadek, którego nie chcemy albo nie możemy zrealizować na długości kanału.

Klasyczne powody, dla których w ogóle do tego sięgamy:

• teren opada znacznie szybciej niż dopuszczalny (lub rozsądny) spadek kanału,
• trzeba zejść pod istniejącą kolizję (kabel, gazociąg, wodociąg, inny kolektor),
• łączą się kanały o różnych głębokościach posadowienia,
• chcemy ograniczyć prędkość przepływu i uniknąć przekroczenia jej wartości maksymalnej na stromym odcinku.

Kiedy stosować kaskadę — a kiedy nie

Najczęstszy błąd to traktowanie kaskady jako pierwszego, a nie ostatniego narzędzia. Kolejność decyzji powinna być odwrotna.

Najpierw spróbuj rozwiązać to spadkiem kanału

Zanim wstawisz kaskadę, sprawdź, czy różnicy wysokości nie da się „rozłożyć" na spadku odcinka. Kanalizacja grawitacyjna ma swój zakres spadków: dół ogranicza spadek minimalny (warunek samooczyszczania, prędkość ≥ ok. 0,7 m/s), a górę — prędkość maksymalna (typowo rzędu 3 m/s dla tworzyw, mniej dla materiałów wrażliwych na ścieranie). Dopóki mieścisz się w tym oknie, stromszy kanał jest zwykle prostszy i tańszy niż kaskada.

Jeśli dobór samego spadku to dla Ciebie wciąż otwarty temat, zacznij od naszego wpisu o spadkach kanalizacji grawitacyjnej — kaskada ma sens dopiero wtedy, gdy spadkiem nie domkniesz bilansu wysokości.

Sięgaj po kaskadę, gdy:

• różnica rzędnych w węźle jest na tyle duża, że zrealizowanie jej spadkiem dałoby prędkość ponad dopuszczalną albo nierealnie strome zagłębienie,
• kanał dopływowy wpada wysoko względem dna studni (np. przyłącze z płytszego rejonu wpina się do głębokiego kolektora),
• musisz przejść pod kolizją i odzyskać zagłębienie w jednym punkcie, zamiast ciągnąć je przez kilka odcinków,
• chcesz rozdzielić energię strumienia, zamiast pozwolić mu rozpędzić się na długim, stromym kanale.

Nie nadużywaj kaskady, gdy:

• różnica jest niewielka i mieści się w spadku odcinka,
• da się ją rozłożyć na dwie sąsiednie studnie zwykłe,
• kaskada miałaby być „protezą" na błąd w trasowaniu — wtedy lepiej poprawić trasę.

Orientacyjny próg, od którego w praktyce zaczyna się rozmowa o kaskadzie wewnętrznej, to różnica dna rzędu 0,5 m w jednym węźle. Poniżej zwykle wystarcza odpowiednie wyprofilowanie kinety. To wartość poglądowa — decyduje konkretny projekt, materiał i wytyczne gestora sieci.

Tabela decyzyjna — szybki check

Sytuacja w węźle	Różnica rzędnych dna	Rekomendowane rozwiązanie
Łagodny teren, spadek mieści się w oknie	do ~0,2 m	Zwykły spadek kanału
Drobny uskok dopływu	~0,2–0,5 m	Wyprofilowana kineta / niewielki spad
Wyraźny uskok, ryzyko przekroczenia v_max	~0,5–1,5 m	Kaskada wewnętrzna w studni
Duża różnica, wejście pod kolizję	> ~1,5 m	Kaskada (często z umocnieniem dna) lub studnia z rozpraszaczem energii

Traktuj progi jako punkt startowy rozmowy, nie jako normę. Zawsze potwierdź je wytycznymi gestora i materiałem rur.

Jak pokazać kaskadę na profilu podłużnym

Tu rozstrzyga się, czy rysunek przejdzie sprawdzenie za pierwszym razem. Sprawdzający czyta profil „od lewej do prawej" i w każdej studni oczekuje spójnych rzędnych. Kaskada musi być widoczna jako pionowy uskok dna w osi studni — nie jako gładka linia, która „magicznie" gubi pół metra.

Co dokładnie ma być na rysunku

1. Pionowy odcinek dna w osi studni. Dno dopływu kończy się na rzędnej wyższej, dno odpływu zaczyna na niższej. Połączenie rysujemy jako pionową (lub stromą) linię kaskady, a nie ukośny „skrót".
2. Dwie rzędne dna w jednej studni — osobno dla dopływu i dla odpływu. To one jednoznacznie definiują wysokość kaskady.
3. Wysokość kaskady — różnica tych dwóch rzędnych, podana liczbowo (np. Δh = 0,80 m). Najlepiej wprost przy uskoku.
4. Spójność z sąsiednimi odcinkami. Rzędna odpływu = rzędna dna na początku kolejnego kanału. Rzędna dopływu = rzędna dna na końcu kanału poprzedniego. Brak skoku „znikąd".

Najczęstsze błędy na profilu

• Jedna rzędna dna na kaskadową studnię. Z jedną wartością nie da się odczytać wysokości spadu — sprawdzający odeśle rysunek.
• Linia dna „połykająca" różnicę. Ukośna kreska między studniami zamiast pionowego uskoku w osi — wygląda jak kanał o absurdalnym spadku.
• Niezgodność dół-góra. Rzędna odpływu nie zgadza się z dnem na początku następnego odcinka. Klasyczny efekt ręcznej edycji.
• Brak adnotacji. Kaskada jest narysowana, ale nigdzie nie ma liczby — czytelnik musi ją odejmować z dwóch rzędnych w pamięci.

Worked example — odczyt kaskady z profilu

Załóżmy węzeł na studni S5:

• rzędna terenu: 142,30 m n.p.m.
• rzędna dna dopływu (od strony S4): 139,10 m n.p.m.
• rzędna dna odpływu (w stronę S6): 138,30 m n.p.m.

Wysokość kaskady: Δh = 139,10 − 138,30 = 0,80 m.

Na profilu w osi S5 widać więc pionowy uskok 0,80 m. Zagłębienie dna odpływu względem terenu to 142,30 − 138,30 = 4,00 m — i to ta wartość, nie dopływ, decyduje o głębokości wykopu za studnią. Pokazanie obu rzędnych pozwala sprawdzającemu przeczytać to bez kalkulatora.

Dalej, na odcinku S5→S6 o długości 40 m i spadku 0,5%:

spadek dna = 40 m × 0,005 = 0,20 m
rzędna dna na S6 (dopływ) = 138,30 − 0,20 = 138,10 m n.p.m.

Jeśli na profilu przy S6 dno dopływu pokazuje cokolwiek innego niż 138,10 — masz niespójność i rysunek się nie domyka.

Co dopisać w opisie studni

Profil pokazuje geometrię, ale tabela/opis studni musi tę geometrię potwierdzić słowem i liczbą. Dla studni kaskadowej w opisie powinny znaleźć się co najmniej:

• typ studni i średnica (z zaznaczeniem, że jest kaskadowa / ze spadem wewnętrznym),
• rzędna terenu / włazu,
• rzędna dna dopływu i rzędna dna odpływu (osobno!),
• wysokość kaskady Δh,
• kierunki dopływu i odpływu (z których studni, do której),
• ewentualne umocnienie dna / rozpraszacz energii, jeśli wysokość lub prędkość tego wymaga.

Przykładowy zapis tabelaryczny:

Studnia	Teren	Dno dopł.	Dno odpł.	Δh kaskady	Uwagi
S5	142,30	139,10	138,30	0,80 m	kaskada wewn., umocnienie dna

Taki wiersz zamyka temat: sprawdzający widzi tę samą wysokość kaskady na profilu i w tabeli. Spójność profil ↔ opis to różnica między rysunkiem „do poprawy" a rysunkiem przyjętym od ręki.

Czego kaskada nie naprawi

Kaskada rozwiązuje różnicę wysokości w węźle — nie naprawia złego bilansu spadków na całym ciągu. Jeśli na większości odcinków balansujesz na granicy spadku minimalnego, dorzucenie kaskady niczego nie zmieni: dalej masz ryzyko odkładania osadu między studniami. Najpierw policz spadki uczciwie na każdym odcinku, a kaskadę dołóż tam, gdzie naprawdę trzeba „zjechać" z rzędną.

Jeśli liczysz spadki, długości i rzędne ręcznie, łatwo o drobny błąd, który ujawni się dopiero na profilu jako niespójny uskok. Do szybkiego policzenia spadków, średnic i przepływów na etapie koncepcji dobrze sprawdza się KalkulatorPro — a gotowe rzędne przenosisz potem na profil.

Od liczb do rysunku — bez AutoCAD-a

Najwięcej niespójności kaskada „łapie" na styku arkusza kalkulacyjnego i rysunku: rzędne policzone osobno, profil rysowany osobno, a potem ręczne przepisywanie. Tu pomaga narzędzie, które dno dopływu i dno odpływu trzyma jako dwie powiązane wartości w jednej studni i samo rysuje pionowy uskok kaskady — zamiast pozwalać na ukośną kreskę „połykającą" różnicę.

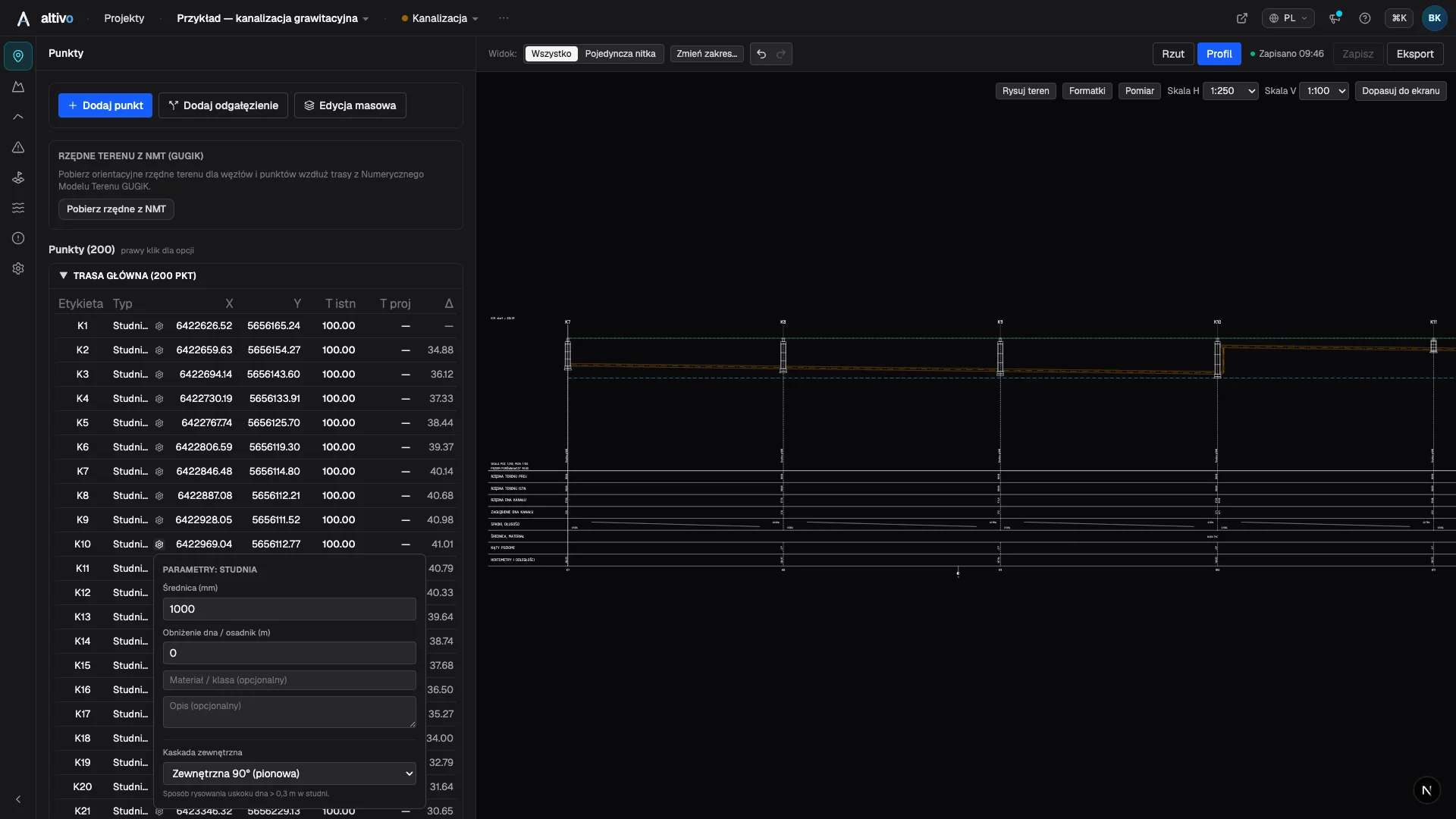

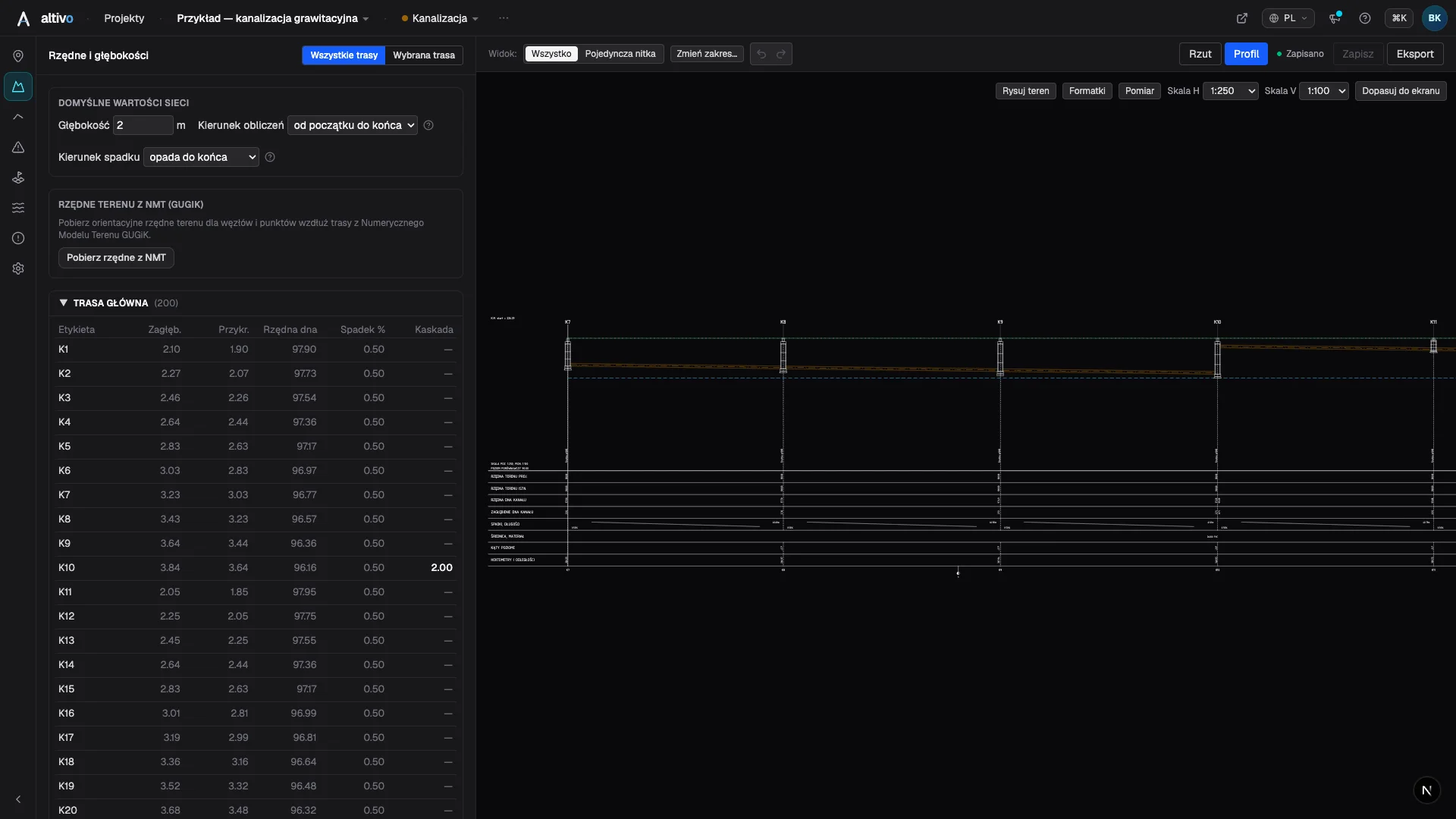

Altivo rysuje profile podłużne kanalizacji w przeglądarce: wpisujesz rzędne i spadki, a kaskada pojawia się jako prawidłowy uskok dna z automatyczną adnotacją wysokości. Nie potrzebujesz AutoCAD-a ani instalacji — narysuj profil online i pobierz DXF gotowy do CAD. Wypróbuj Altivo za darmo — 7 dni, bez karty — i sprawdź na własnym węźle, jak szybko domyka się profil z kaskadą.

---

Podsumowanie. Kaskada to narzędzie do zejścia z rzędną w jednym węźle, nie zamiennik poprawnego spadku. Stosuj ją, gdy różnica wysokości lub prędkość przepływu wymusza skupienie spadku w studni. Na profilu pokaż ją jako pionowy uskok z dwiema rzędnymi dna i podaną wysokością Δh, a w opisie studni powtórz te same liczby. Spójność profil ↔ tabela to najszybsza droga do rysunku przyjętego za pierwszym razem.
